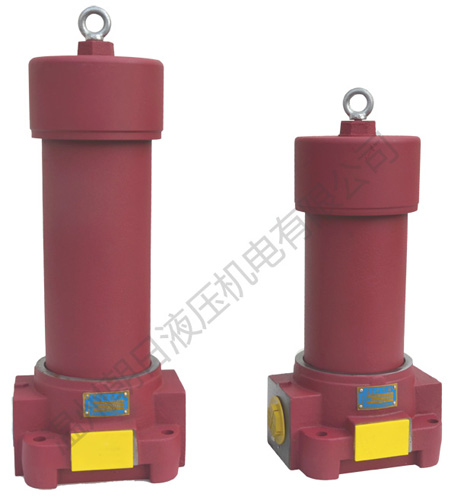

 ZU-H,QU-H,WU-H系列過濾器

     ZU-H,QU-H,WU-H系列過濾器安裝在液壓系統的壓力管路上,用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝清質、炭渣質等,從而防止閥芯卡死、節流小孔縫隙和阻尼孔的堵塞以及液壓元件過快磨損等故障的發生。
     該過濾器過濾效果好,精度高,但堵塞后清洗比較難,而須更換濾芯。
     該過濾器設有壓差發訊裝置,當濾芯污染堵塞到進出油口壓差為0.35Mpa時,即發出開關信號,此時更換濾芯,以達到保護系統安全的目的。
     該過濾器濾芯采用新型化纖過濾材質,具有過濾精度高、通油能力大、原始壓力損失小、納污量大等優點,其過濾精度以絕對過濾精度標定,過濾比β3、5、10、20>100,過濾效率n≥99%,符合ISO標準。

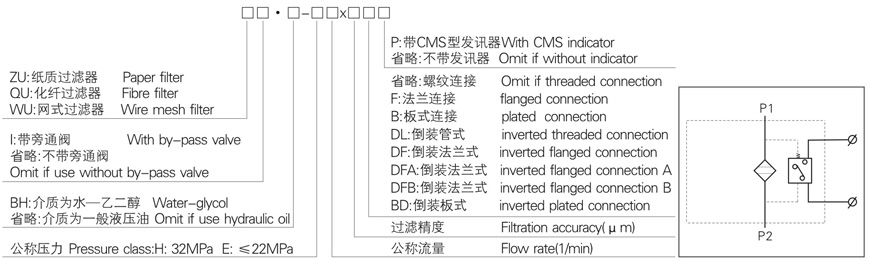

型號說明

技術參數

型號 通徑 公稱流量 (L/min) 過濾精度(μm) 公稱壓力 (Mpa) 壓力損失(MPa) 發訊裝置功率(V/W) 重量 濾芯型號 連接方式
Initial Max
Z QU-H10×*P 15 10 1 3 5 10 20 30 32 0.08 0.35 24V/48W 220V/50W 3.6 HX-10×*# 管式
Z QU-H25×*P 25 5.0 HX-25×*#
Z QU-H40×*P 20 40 0.1 8.0 HX-40×*#
Z QU-H63×*P 63 9.8 HX-63×*#
Z QU-H100×*P 25 100 12.0 HX-100×*#
Z QU-H160×*P 32 160 0.12 18.2 HX-160×*#
Z QU-H250×*FP 40 250 23.0 HX-250×*# 法蘭式
Z QU-H400×*FP 50 400 0.15 33.8 HX-400×*#
U-H630×*FP 53 630 42.0 HX-630×*#
Z QU-H800×*FP 53 800 52.0 HX-800×*#

注:*為過濾精度,#為過濾材料,若使用介質為水—乙二醇,濾材為紙質,帶發訊器和旁通閥,則過濾器型號為:ZUI·BH—H63×*P,濾芯型號為HX·BH-63×*濾材為化纖,帶發訊器,則過濾器型號為:QU·BH-63×*P, 濾芯型號為:HX·BH-63×*Q,濾材為金屬網,帶發訊器,則過濾型號為:WU-H63×*P,濾芯型號為:HX-63×*W

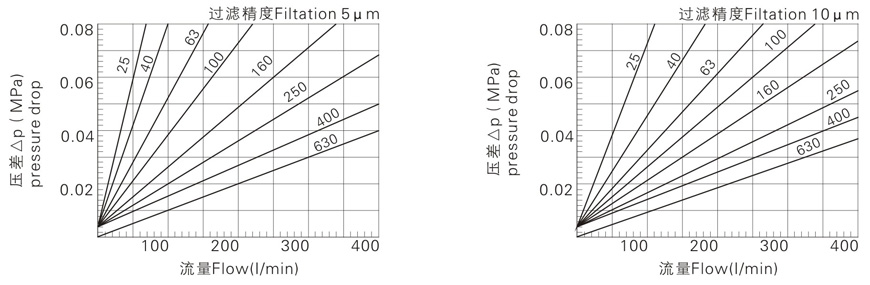

濾芯壓差流量曲線
濾芯HX-※x※(由試驗測得數據)Q-△P曲線油液粘度



技術參數

型號 通徑 公稱流量(L/min) 過濾精度(μm) 公稱壓力(Mpa) 壓力損失(MPa) 發訊裝置功率(V/W) 重量 濾芯型號 連接方式
Initial Max
U-H10×*BP 15 10 1 3 5 10 20 30 40 32 0.08 0.35 24V/48W 220V/50W 5.7 HBX-10×*# 板式
U-H25×*BP 25 7.0 HBX-25×*#
U-H40×*BP 25 40 0.1 11.5 HBX-40×*#
U-H63×*BP 63 13.2 HBX-63×*#
U-H100×*BP 100 15.0 HBX-100×*#
U-H160×*BP 32 160 0.12 21.4 HBX-160×*#
U-H250×*BP 40 250 25.7 HBX-250×*#
U-H400×*BP 50 400 0.15 38.0 HBX-400×*#
U-H630×*BP 630 42.3 HBX-630×*#
U-H10×*DLP 15 10 0.08 8.5 HDX-10×*# 倒裝 管式
U-H25×*DLP 25 9.9 HDX-25×*#
U-H40×*DLP 20 40 0.1 16.4 HDX-40×*#
U-H63×*DLP 63 18.9 HDX-63×*#
U-H100×*DLP 25 100 22.5 HDX-100×*#
U-H160×*DLP 32 160 0.15 33.4 HDX-160×*#
U-H10×*DFP 15 10 0.08 8.6 HDX-10×*# 倒裝 法蘭式
U-H25×*DFP 25 10.0 HDX-25×*#
U-H40×*DFP 20 40 0.1 16.6 HDX-40×*#
U-H63×*DFP 63 19.2 HDX-63×*#
U-H100×*DFP 25 100 22.9 HDX-100×*#
U-H160×*DFP 32 160 0.12 34.0 HDX-160×*#
U-H250×*DFP 40 250 41.9 HDX-250×*#
U-H400×*DFP 50 400 0.15 57.6 HDX-400×*#
U-H630×*DFP 53 630 62.4 HDX-630×*#
U-H10×*DFAP 15 10 0.08 8.6 HDX-10×*# 倒裝 法蘭式 A型
U-H25×*DFAP 25 10.0 HDX-25×*#
U-H40×*DFAP 20 40 0.1 16.6 HDX-40×*#
U-H63×*DFAP 63 19.2 HDX-62×*#
U-H100×*DFAP 25 100 22.9 HDX-100×*#
U-H160×*DFAP 32 160 0.12 34.0 HDX-160×*#
U-H400×*DFAP 40 250 41.9 HDX-250×*#
U-H40×*DFBP 50 400 0.15 57.6 HDX-400×*#
U-H630×*DFAP 53 630 62.4 HDX-630×*#
U-H10×*DFBP 15 10 0.08 8.6 HDX-10×*# 倒裝 法蘭式 B型
U-H25×*DFBP 25 10.0 HDX-25×*#
U-H250×*DFAP 20 40 0.1 16.6 HDX-40×*#
U-H63×*DFBP 63 19.2 HDX-63×*#
U-H100×*DFBP 25 200 22.9 HDX-100×*#
U-H160×*DFBP 32 160 0.12 34.0 HDX-160×*#
U-H250×*DFBP 40 250 41.9 HDX-250×*#
U-H400×*DFBP 50 400 0.15 57.6 HDX-400×*#
U-H630×*DFBP 53 630 62.4 HDX-630×*#
U-H10×*BDP 15 10 0.08 8.4 HDX-10×*# 倒裝板式
U-H25×*BDP 25 9.8 HDX-25×*#
U-H40×*BDP 20 40 0.1 16.3 HDX-40×*#
U-H63×*BDP 63 18.9 HDX-63×*#
U-H100×*BDP 25 100 22.5 HDX-100×*#
U-H160×*BDP 40 160 0.12 33.6 HDX-160×*#
U-H250×*BDP 250 41.3 HDX-250×*#
U-H400×*BDP 50 400 0.15 57.0 HDX-400×*#
U-H630×*BDP 630 61.8 HDX-630×*#
U-H800×*BDP 800 HDX-800×*#


外型安裝尺寸

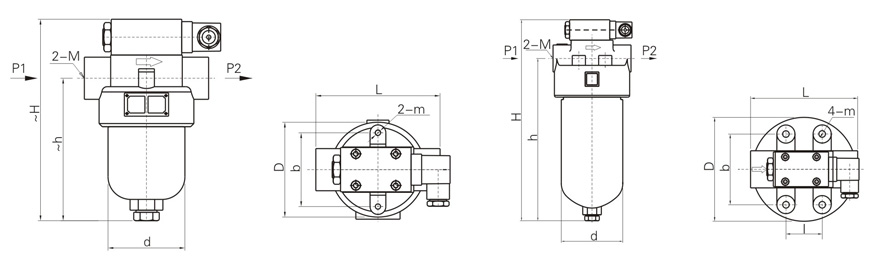

1.管式

型號 尺寸
~H ~h L I b D d m M
Z QU-H10X*P 198 140 118 70 Φ88 Φ73 2-M6 M27×2
Z QU-H25X*P 288 230
Z QU-H40X*P 255 194 128 44 86 Φ124 Φ102 4-M10 M33×2
Z QU-H63X*P 323 262
Z QU-H100X*P 394 329 M42×2
Z QU-H160X*P 435 362 166 60 100 Φ146 Φ121 M48×2


注:流量為10 L/min時,出油口螺紋選用M18×1.5;25L/min時,出油口螺紋則選用M22×1.5,它屬特殊訂貨,型號為ZUT-H10×*P;ZUT-H25×*P

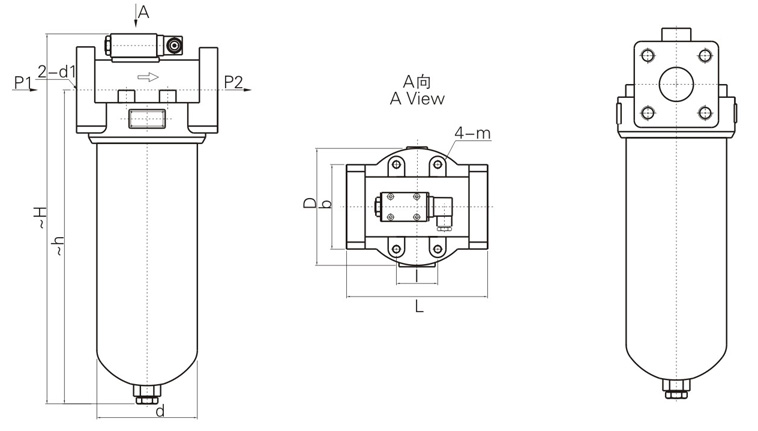

2.法蘭式

型號 尺寸
~H ~h L I b D d d1 m
Z QU-H250×*FP 508 430 166 60 100 146 121 Φ40 M10
Z QU-H400×*FP 545 461 206 123 170 146 Φ50 M12
Z QU-H630×*FP 647 563 128 Φ55
Z QU-H800×*FP 767 683

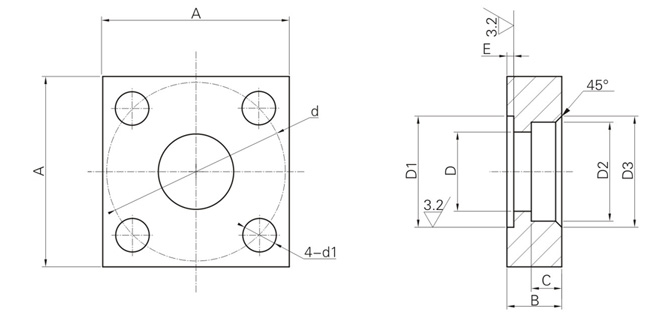

2.1連接法蘭請用戶參照下列尺寸加工:

型號 尺寸 法蘭用"O”型圈 法蘭用螺釘
A B C D D1 D2 D3 d E d1
Z QU-H250×*FP 100 30 18 Φ40 Φ55 0 -0.2 Φ52 +0.2 0 Φ60 Φ98 2.4 0 -0.1 17 Φ55×3.1 M16×45
Z QU-H400×*FP 123 36 20 Φ52 Φ73 Φ65 Φ73 Φ118 4.5 22 Φ73×5.7 M20×60
Z QU-H630×*FP 142 42 22 Φ55 Φ77 Φ77 Φ85 Φ145 Φ80×5.7 M20×65
Z QU-H800×*FP 142 42 22 Φ55 Φ77 Φ77 Φ85 Φ145 Φ80×5.7 M20×65

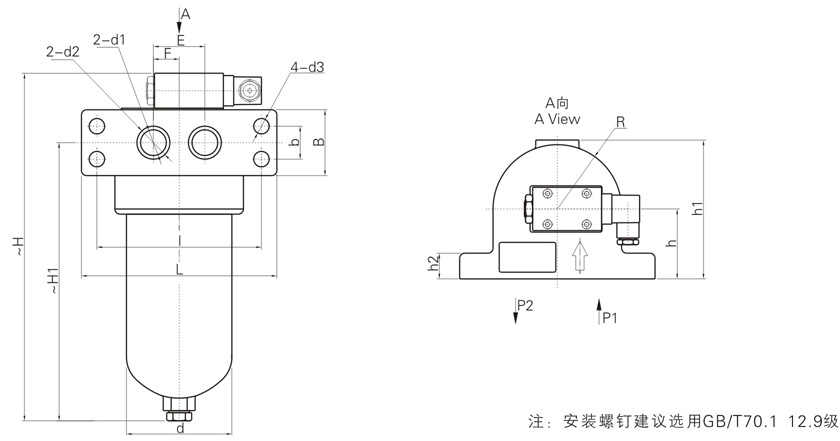

3.板式

型號 尺寸
~H ~H1 R d L B I d E F h h1 h2 d1 d2 d3
Z QU-H10×*BP 200 132 46 Φ 73 158 60 128 30 40 20 50 110 22 Φ 15 Φ24 Φ13
Z QU-H25×*BP 290 222
Z QU-H40×*BP 254 184 62 Φ102 190 64 160 32 50 25 65 138 25 Φ25 Φ32 Φ15
Z QU-H63×*BP 322 252
Z QU-H100×*BP 384 314
Z QU-H160×*BP 411 338 73 Φ121 212 72 180 40 60 30 77 164 30 Φ32 Φ40 Φ17
Z QU-H250×*BP 492 414 80 48 30 Φ40 Φ50
Z QU-H400×*BP 539 446 85 Φ146 275 110 225 60 80 40 92 194 40 Φ50 Φ65 Φ26
Z QU-H630×*BP 639 546


4.倒裝管式

型號 尺寸
H H1 L L1 B d1 d2 h h1 h2 M D
Z QU-H10×*DLP 198 148 130 95 115 Φ9 Φ14 27.5 33 54 M27×2 Φ92
Z QU-H25×*DLP 288 238
Z QU-H40×*DLP 247 197 156 115 145 Φ14 Φ20 34 41 68 M33×2 Φ124
Z QU-H63×*DLP 315 265
Z QU-H100×*DLP 377 327 M42×2
Z QU-H160×*DLP 415 365 190 140 170 46 50 92 M48×2 Φ146


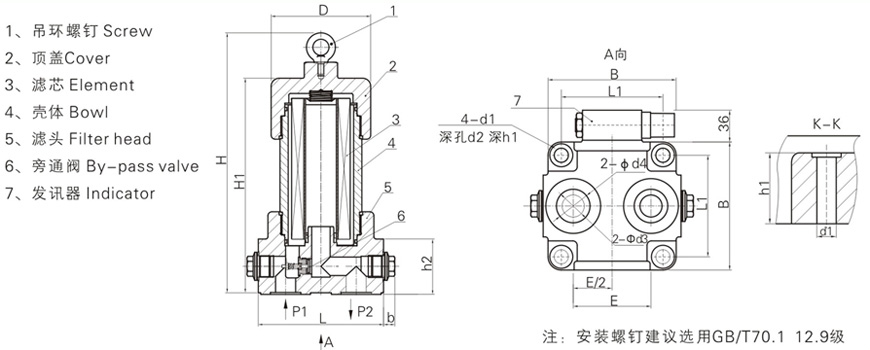

5.倒裝法蘭式

型號 尺寸
H H1 D L L1 B d1 d2 h h1 h2 d
Z QU-H10×*DFP 198 148 Φ92 130 95 115 Φ9 Φ14 27.5 33 54 Φ18
Z QU-H25×*DFP 288 238
Z QU-H40×*DFP 247 197 Φ124 156 115 145 Φ14 Φ20 34 41 68 Φ25
Z QU-H63×*DFP 315 265
Z QU-H100×*DFP 377 327
Z QU-H160×*DFP 415 365 Φ146 190 140 170 46 50 92 Φ32
Z QU-H250×*DFP 485 435 Φ40
Z QU-H400×*DFP 532 482 Φ176 240 160 200 Φ18 Φ26 63 75 122 Φ50
Z QU-H630×*DFP 632 582 Φ55
Z QU-H630×*DFP 752 702


6.倒裝法蘭式A型

, , ,
型號 尺寸
H H1 L L1 L2 b d1 d2 h h1 h2 d D
ZQU-H10×*DFAP 198 148 122.5 65 95 115 Φ9 Φ14 27.5 33 54 Φ18 Φ92
ZQU-H25×*DFAP 288 238
ZQU-H40×*DFAP 247 197 150.5 78 115 145Φ14 Φ20 34 41 68 Φ25 Φ124
ZQU-H63×*DFAP 315 265
ZQU-H100×*DFAP 377 327
ZQU-H160×*DFAP 415 365 180 95 140 170 46 50 92 Φ32 Φ146
ZQU-H250×*DFAP 485 435 Φ40
ZQU-H400×*DFAP 532 482 220 120 160 200 Φ18 Φ26 63 75 122 Φ50 Φ176
ZQU-H630×*DFAP 632 582 Φ55
ZQU-H800×*DFAP 752 702


7.倒裝法蘭式B型

型號 尺寸
H H1 L L1 L2 B d1 d2 h h1 h2 d D
Z QU-H10×*DFBP 198 148 122.5 65 95 115 Φ9 Φ14 27.5 33 54 Φ18 Φ92
Z QU-H25×*DFBP 288 238
Z QU-H40×*DFBP 247 197 150.5 78 115 145 Φ14 Φ20 34 41 68 Φ25 Φ124
Z QU-H63×*DFBP 315 265
Z QU-H100×*DFBP 377 327
Z QU-H160×*DFBP 415 365 180 95 140 170 46 50 92 Φ32 Φ146
Z QU-H250×*DFBP 485 435 Φ40
Z QU-H400×*DFBP 532 482 220 120 160 200 Φ18 Φ26 63 75 122 Φ50 Φ176
Z QU-H630×*DFBP 632 582 Φ55
Z QU-H800×*DFBP 752 702


8.倒裝板式

型號 尺寸
H h1 D L L1 B d1 d2 E h1 h2 h3 d4 b
Z QU-H10×*BDP 196 146 Φ92 130 90 115 Φ11.5 Φ18 60 31 50 Φ15 Φ24 14
Z QU-H25×*BDP 286 236
Z QU-H40×*BDP 245 195 Φ124 156 115 145 Φ16 Φ23 88 39 64 Φ25 Φ38 15
Z QU-H63×*BDP 313 163
Z QU-H100×*BDP 375 325
Z QU-H160×*BDP 413 363 Φ146 190 135 170 Φ18 Φ26 104 48 88 Φ40 Φ50 23
Z QU-H250×*BDP 483 433
Z QU-H400×*BDP 530 480 Φ176 240 160 200 Φ26 Φ38 144 70 118 Φ50 Φ65 24
Z QU-H630×*BDP 630 580
Z QU-H800×*BDP 750 700


9.連接法蘭請用戶參考下列尺寸加工

型號 尺寸 法蘭用“Q”型圈 法蘭用螺釘
A B C D D1 D2 D3 d E D1
Z QU-H10×*d△P 52 22 11 Φ18 Φ30 0 -0.2 Φ28 +0.2 0 Φ36 Φ50 2.4 0 -0.1 Φ9 Φ30×3.1 M8×40
Z QU-H25×*d△P
Z QU-H40×*d△P 66 12 Φ25 Φ40 Φ35 Φ43 Φ62 Φ11 Φ40×3.1 M10×45
Z QU-H63×*d△P
Z QU-H100×*d△P
Z QU-H160×*d△P 90 26 16 Φ32 Φ50 Φ43 Φ51 Φ85 Φ17 Φ50×3.1 M16×45
Z QU-H250×*d△P Φ40 Φ52 Φ60
Z QU-H400×*d△P 120 36 20 Φ52 Φ73 Φ65 Φ73 Φ118 4.5 Φ22 Φ73×5.7 M20×65
Z QU-H630×*d△P Φ55 Φ80 Φ77 Φ85 Φ80×5.7
Z QU-H800×*d△P
