您現在的位置:首頁 > 產品展示 > RFB型系列直回式回油過濾器

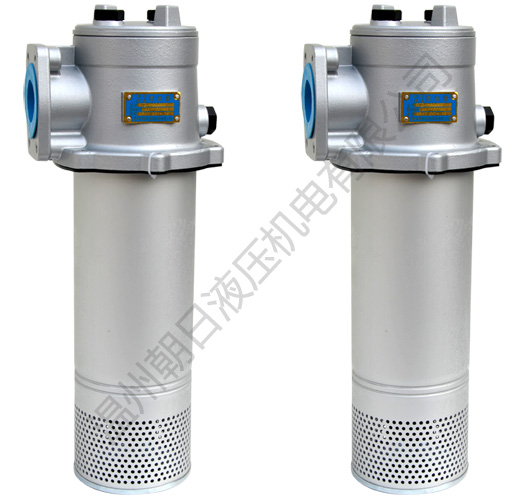

 RFB型系列直回式回油過濾器

     RFB型系列直回式回油過濾器用于液壓系統回油精過濾,濾除液壓系統中由于元件磨損產生的金屬顆粒,以及密封件磨損的橡膠雜質等污染物,使流回油箱的油液保持清潔。
性能與特點
     1、本過濾器可直接安裝在油箱頂部,側面或底部,過濾器頭露于油箱外,筒體部分浸入油箱內,從而簡化了系統管路,使系統布置較為緊湊。
     2、本過濾器配有永久磁鐵,可濾除油液中1微米以上的鐵磁性顆粒。
     3、具有旁通閥:冷油起動時,因系統液溫過低,流量脈動等因素造成過濾器壓差過大主機不能工作,以及濾芯被污染物堵塞情況下,濾蓋下部并聯的旁通閥會自動開啟,(開啟壓力差為0.4MPa)以保護濾芯及系統正常工作。
     4、具有止回閥:過濾器置于油箱側邊和底部,在更換濾芯時,油箱內的油液不會流出.
     5、設有液流擴散器,與筒體下部組成的液流擴散器能使回油平穩地流入油箱內,不易產生氣泡,減少重新進入的空氣,減弱已沉積污染物的騷動,且當旁通閥開啟時,能起粗過濾作用。
     6、具有目測指示和電發訊二合一發訊裝置、溢流管、積污盅;當濾芯逐步堵塞后,可在目測表上觀察濾芯堵塞情況,同時還可接電發訊(發訊值為0.35MPa)。在濾芯底部設置溢流管及積污盅,更換濾芯時可隨同一起帶出,從而避免了污染物重新掉入油箱內的現象。
     7、濾芯過濾材質采用玻璃纖維,具有過濾精度高,通油能力大,原始?jí)毫p失小,納污量大等優點,其過濾精度以絕對過濾精度標定過濾比β3、10、20〉100,符合ISO標準。
     8、具有安裝連接及更換濾芯方便的特點:進油口為法蘭連接,對于濾頭與油箱安裝法蘭,用戶可按圖表中尺寸在油箱板上設計并加工6只法蘭螺孔即可。旋開過濾器濾頭頂蓋可更換濾芯或向油箱內加油。
     9、具有附帶回油孔:在過濾器濾頭側面與頂部設有兩個小回油孔,可作系統中少量油液回入油箱過濾或向油箱少量加油之用,過濾器裝在油箱側面或底部時,旋開小孔蓋又可放除過濾器內含有污染物的油液,從而延長濾芯使用壽命,又有利于油液的凈化。

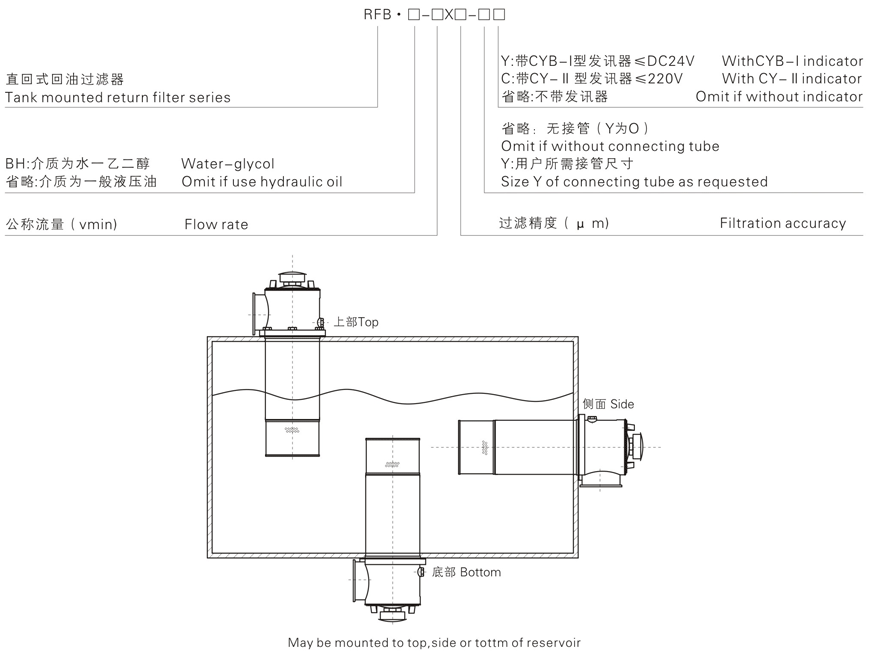

安裝簡圖及型號說明

技術參數

型號 公稱流量(L/min) 過濾精度 公稱壓力 (MPa) 壓力損失(MPa) 發訊裝置 重量 (Kg) 濾芯型號
Initial Max (V) (A)
RFB-25x*-c y 25 1 3 5 10 20 30 1.6 ≤0.075 0.35 12 24 36 220 2.5 2 1.5 0.25 4.6 FBX-25x*
RFB-40x*-c y 40 4.8 FBX-40x*
RFB-63x*- 63 5.3 FBX-63x*
RFB-100x*-c y 100 6 FBX-100x*
RFB-160x*-c y 160 6.7 FBX-160x*
RFB-250x*-c y 250 12.3 FBX-250x*
RFB-400x*-c y 400 14.7 FBX-400x*
RFB-630x*-c y 630 17.3 FBX-630x*
RFB-800x*-c y 800 18.6 FBX-800x*
RFB-1000x*-c y 1000 21.3 FBX-1000x*
RFB-1300x*-c y 1300   FBX-1300x*

注:*為過濾精度,若使用介質為水一乙二醇,公稱流量160L/min,過濾精度10um,帶CYB-Ⅰ型發訊器,則過濾器型號為RFB · BH-160X10Y,濾芯型號為FBX · BH-160x10。

連接尺寸

型號 A B C D E F G H J K L N P M a b S T Q H
RFB-25x*-c Y 78 167 348 Φ124 175  96.5 58 168 75 Φ150  90 Φ7 Φ50 M10 102 78 80 43 60 20
RFB-40x*-c Y 374
RFB-63x*-c Y 411
RFB-100x*-c Y 473
RFB-160x*-c Y 548
RFB-250x*-c Y 120 210 558 Φ186 250 132 74 245 112 Φ225 132 Φ9 Φ80 M12 140 106 110 62 90 22
RFB-400x*-c Y 708
RFB-630x*-c Y 877
RFB-800x*-c Y 948
RFB-1000x*-c Y 1114
RFB-1300x*-c Y 1454

注:進油口連接法蘭由我公司提供,用戶只需準備好ΦQ尺寸管子焊上即可。
